Застосовується для управління процесом ферментації компосту у відкритих та закритих бункерах (фаза I).
Один контролер АКС може керувати двома бункерами ферментації одночасно.
У відкритих бункерах контролер включає/вимикає вентилятор високого тиску залежно від температури компосту (без регулювання обертів вентилятора).
У закритих бункерах контролер управляє оборотами вентилятора за допомогою частотного перетворювача та положенням повітряних заслінок по комплексному аналізу температури компосту в чотирьох точках вимірювання, температури повітря в піддоні та концентрації кисню.
Процес ферментації розділений на підфази, кожної з яких задаються окремі параметри регулювання. Ці параметри можуть виконуватись у ручному та автоматичному режимах.
Контролер може бути підключений до комп’ютерної мережі за інтерфейсом RS485. Програмне забезпечення TechnologSoft Mushroom Edition, яке встановлюється на комп’ютері, дозволяє контролювати та керувати процесом ферментації. Віддалений доступ до керування також можливий через Інтернет за допомогою TeamViewer.
Функції
- Вимір температури компосту в чотирьох точках
- Обчислення та відображення середньої температури компосту
- Вимірювання температури повітря в піддоні (після вентилятора)
- Автоматичне підтримання заданої швидкості зростання температури компосту
- Вимір концентрації кисню в компостному газі
- Підтримка заданих параметрів у ручному або автоматичному режимі
- Програмне встановлення параметрів та режимів регулювання для кожної з підфаз ферментації
- Встановлення режиму роботи припливного вентилятора (ручне або автоматичне керування)
- Встановлення режиму роботи повітряних заслінок (ручне та автоматичне керування)
- Аварійна сигналізація відхилень вимірюваних параметрів
- Передача даних на комп’ютер за інтерфейсом RS485
- Збереження налаштувань та параметрів керування в незалежній пам’яті
Основні характеристики
| Діапазон вимірювання температури | 0…100°С |
| Похибка вимірювання температури | 0,1°C |
| Напруга живлення | 220±10% |
| Споживана потужність | не більше 18 Вт |
| Ступінь захисту корпусу | IP 54 |
| Габаритні розміри щита управління | 500х420х130 мм |
Особенности и структура контроллера
Контролер АКС складається з регулятора на DIN рейці, встановленого всередині пластикового щита та панелі оператора з TFT дисплеєм на лицьовій частині.
До складу щита також входить: два блоки живлення по 24В, один блок живлення 12В, мережевий фільтр, перемикач подачі мережного живлення, зовнішні кнопки завдання режимів відображення та аварійні лампочки. Контролер має резервні входи та виходи, що також дозволяє підключати до контролера додаткові, відмінні від стандартної комплектації датчики та пристрої. Контролер АКС може постачатися спільно з програмним забезпеченням TechnologSoft для віддаленого управління. Все це дозволяє за необхідності підібрати індивідуальну конфігурацію контролера під конкретні технічні особливості об’єкта та побажання замовника.

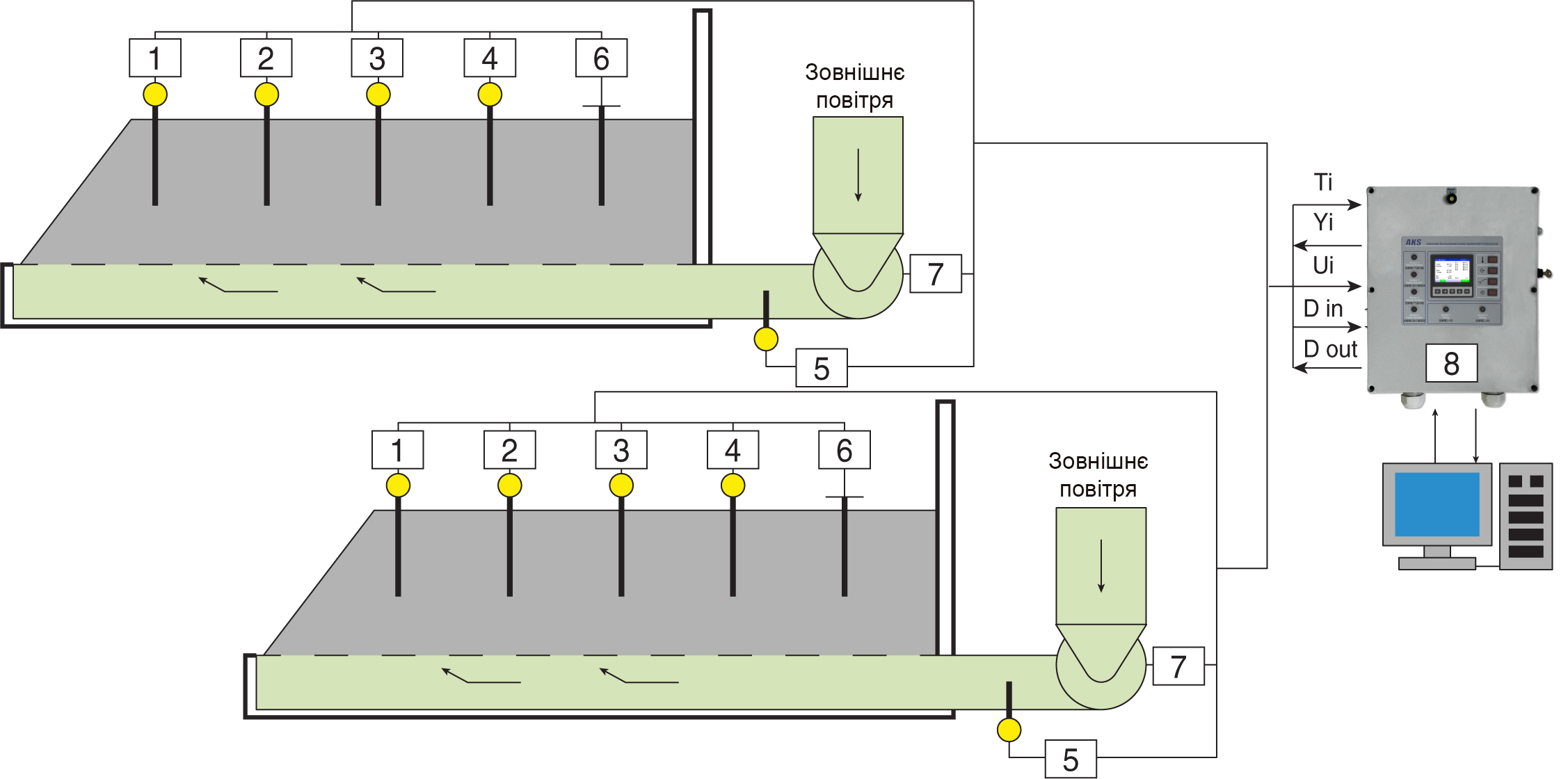

Схема управління ферментацією у відкритих бункерах
1…4 – Датчики температури компосту
5 – Датчик температури повітря після вентилятора
6 – Піка для забору компостного газу(вимірювання концентрації О2)
7 – Вентилятор високого тиску
8 – Контролер АКС

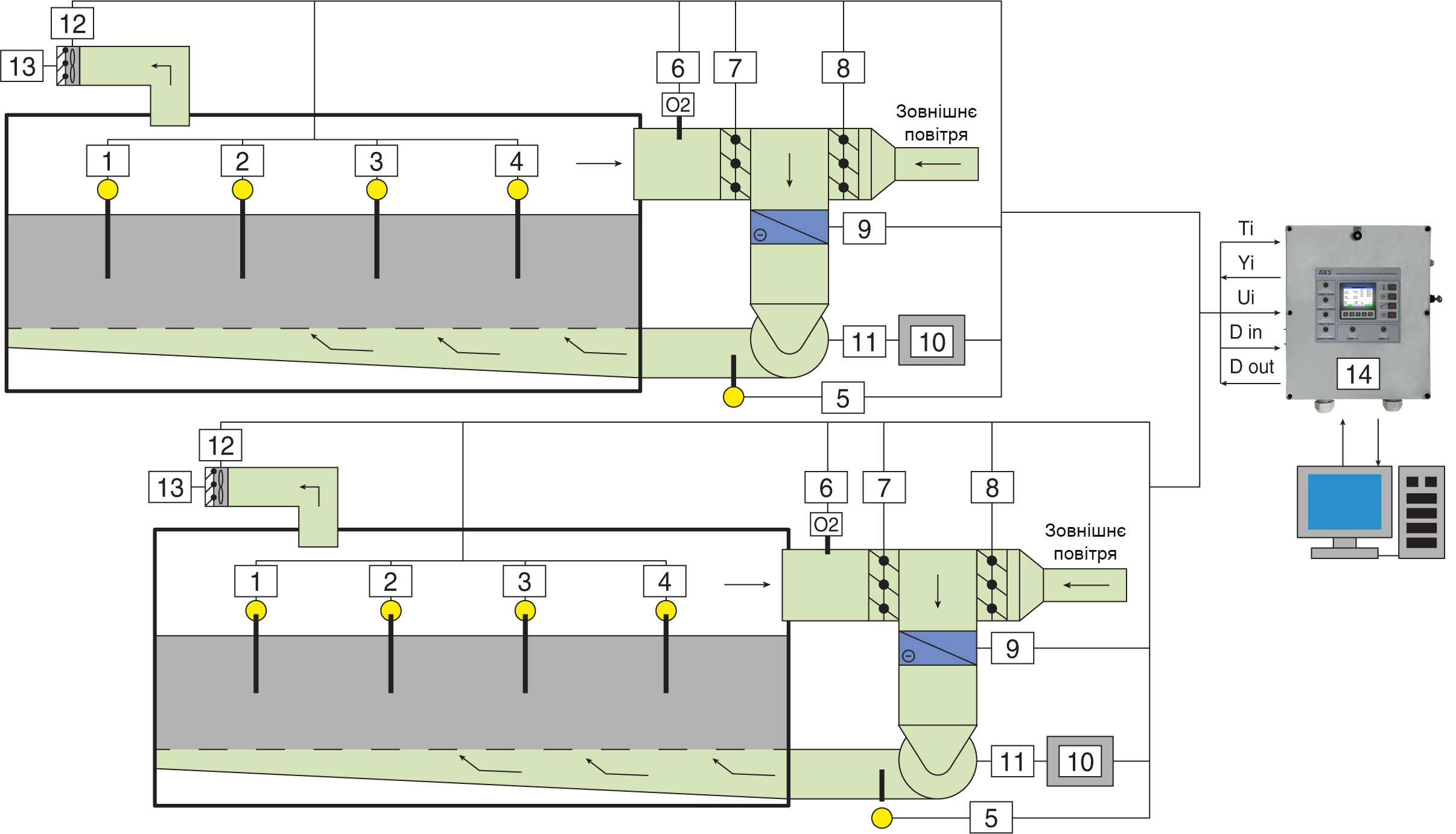

Схема управління ферментацією у закритих бункерах
1…4 – Датчики температури компосту
5 – Датчик температури повітря після вентилятора
6 – Трубка паркану компостного газу
7 – Заслінка повітря рециркуляції (0-10 В)
8 – Заслінка зовнішнього повітря (0-10 В)
9 – Холодний калорифер
10 – Частотний перетворювач
11 – Припливний вентилятор
12 – Витяжний вентилятор
13 – Заслінка надлишкового тиску
14 – Контролер АКС
