Застосовується керувати процесом пастеризації компосту в тунелях (фаза II). АКС Контролер управляє оборотами припливного вентилятора та ступенем відкриття повітряних заслінок по комплексному аналізу параметрів температур компосту у чотирьох точках, температури повітря у піддоні та в тунелі. Процес пастеризації ділиться на сім підфаз, кожної з яких реалізований індивідуальний алгоритм управління як і ручному, і у автоматичному режимі. АКС виконує повний цикл пастеризації: з моменту завантаження компосту в тунель до вивантаження.
Контролер може бути підключений до комп’ютерної мережі за інтерфейсом RS485.
Програмне забезпечення TechnologSoft Mushroom Edition, що встановлюється на комп’ютері, дозволяє контролювати та керувати процесом пастеризації. Віддалений доступ до керування також можливий через Інтернет за допомогою TeamViewer.
Функції
- Вимір температури компосту в чотирьох точках
- Обчислення середньої температури компосту
- Вимір температури повітря в піддоні та тунелі
- Обчислення швидкості зміни температури компосту та повітря
- Контроль концентрації кисню в повітрі
- Керування заданими параметрами в ручному та автоматичному режимах
- Автоматична підтримка заданої швидкості зміни температури компосту
- Підтримка заданих параметрів у ручному або автоматичному режимі
- Програмне встановлення параметрів, режимів та пріоритетів регулювання для кожної з семи робочих підфаз пастеризації
- Автоматичний або ручний перехід між підфазами за заданими параметрами мікроклімату
- Діагностика стану датчиків та виконавчих пристроїв
- Аварійна сигналізація відхилень вимірюваних параметрів
- Передача даних на комп’ютер за інтерфейсом RS485
- Збереження налаштувань та параметрів керування в незалежній пам’яті
Базова специфікація
| Діапазон вимірюваної температури | 0…100°С |
| Похибка вимірювання температури | 0.1°C |
| Напруга живлення | 220±10% |
| Споживана потужність | не більше 18 Вт |
| Ступінь захисту корпусу | IP 54 |
| Габаритні розміри щита управління | 500х420х130 мм |
Особливості та структура контролера
Контролер АКС складається із регулятора на DIN рейці, встановленого всередині пластикового щита та панелі оператора з TFT дисплеєм на лицьовій частині.
До складу щита також входить: два блоки живлення по 24В, один блок живлення 12В, мережевий фільтр, перемикач живлення, зовнішні кнопки завдання режимів відображення і аварійні лампочки. Контролер має резервні входи та виходи, що також дозволяє підключати до контролера додаткові, відмінні від стандартної комплектації датчики та пристрої. Контролер АКС може поставлятися спільно з програмним забезпеченням TechnologSoft для віддаленого управління. Все це дозволяє за необхідності підібрати індивідуальну конфігурацію контролера під конкретні технічні особливості об’єкта та побажання замовника.

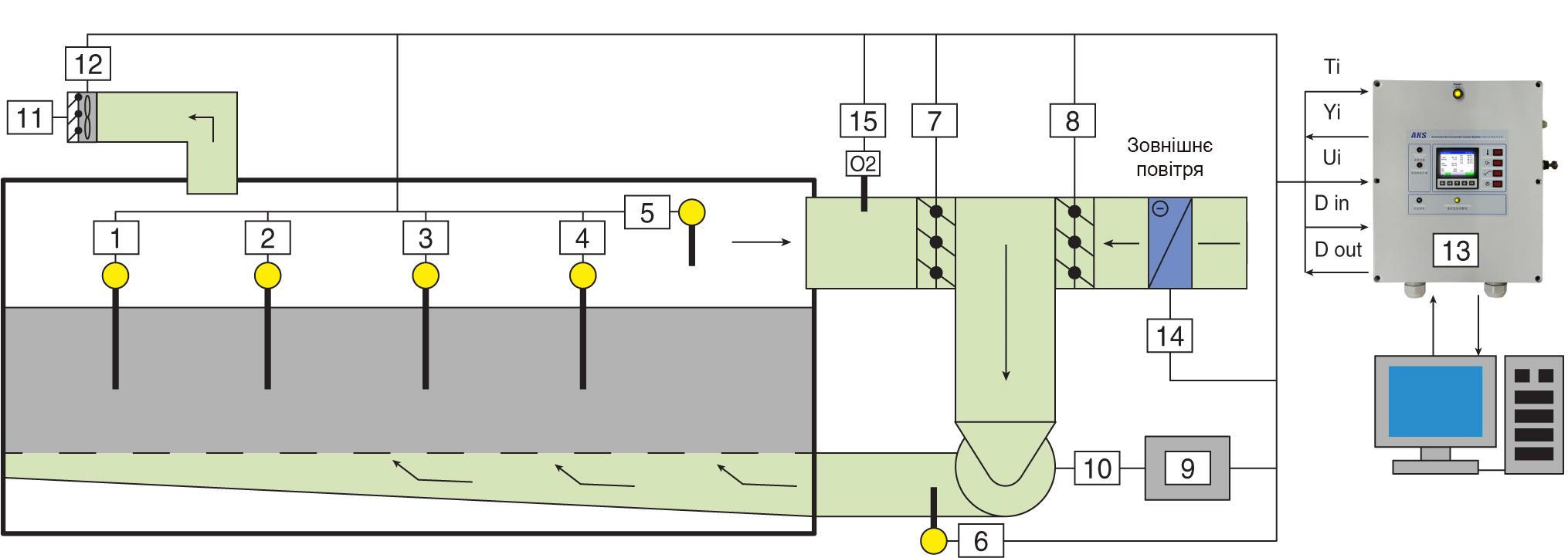

Схема управління пастеризацією компосту в тунелях (фаза ІІ)
1…4 – Датчики температури повітря
5 – Датчики температури повітря в тунелі
6 – Датчик температури повітря після вентилятора
7 – Заслонка повітря рециркуляції (0-10 В)
8 – Заслонка зовнішнього повітря (0-10 В)
9 – Перетворювач частоти (0-10В)
10 – Припливний вентилятор
11 – Заслонка надлишкового тиску
12 – Витяжний вентилятор
13 – Контролер АКС
14 – Холодний калорифер
15 – Трубка забору проби компостного газу (вимір концентрації О2)
