OZC-01 та OZC-02. Система вимірювання концентрації кисню призначена для вимірювання вмісту кисню O2 періодично відбирається пробі компостного газу з подальшим формуванням сигналу 4…20мА, пропорційного концентрації O2. До складу системи входить щит живлення з вимірювачем концентрації O2, панель фільтрації для попереднього осушення та очищення проби газу від аміаку, поліуретанова трубка та піка для забору газу в товщі компосту.
Функції
- Вимір концентрації кисню в компостному газі
- Попереднє осушення та очищення компостного газу
- Встановлення режиму, періодичності забору та подачі газу
- Світлова індикація про режими роботи
- Можливість забору компостного газу в товщі компосту за допомогою піки (OZC-01)
Основні технічні характеристики
| Діапазон вимірювання концентрації | 0.1%…25% |
| Температура вимірюваного компостного газу | +5…+80°С |
| Максимальний надлишковий тиск газу, бар | 0.1 |
| Витрата компостного газу | 1 л/хв. |
| Споживана потужність | не більше 80 Вт |
| Габаритні розміри панелі, мм | 390х270х120 мм |
| Габаритні розміри щита з вимірником (ВxШxГ) | 425х360х140 мм |
| Харчування | 220В, AC |
| Вихідний сигнал перетворювача, пропорційний концентрації O2 | 4…20 мА |

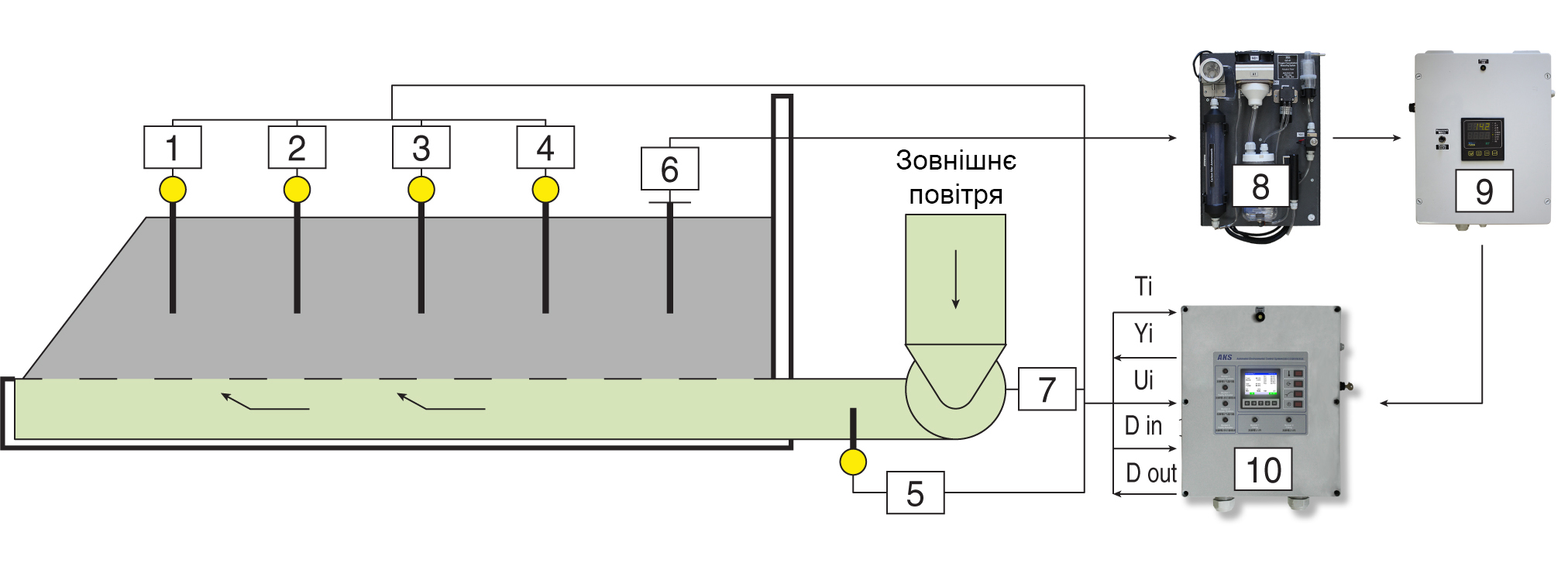

Схема установки OZC-01 у відкритих бункерах (фаза I)
1…4 – Датчики температури компоста
5 – Датчик температури повітря у піддоні
6 – Піка для забору компостного газу
(вимір концентрації О2)
7 – Вентилятор високого тиску
8 – Панель фільтрації компостного газу
9 – Щит із вимірювачем кисню
10 – Контролер АКС для ферментації компосту

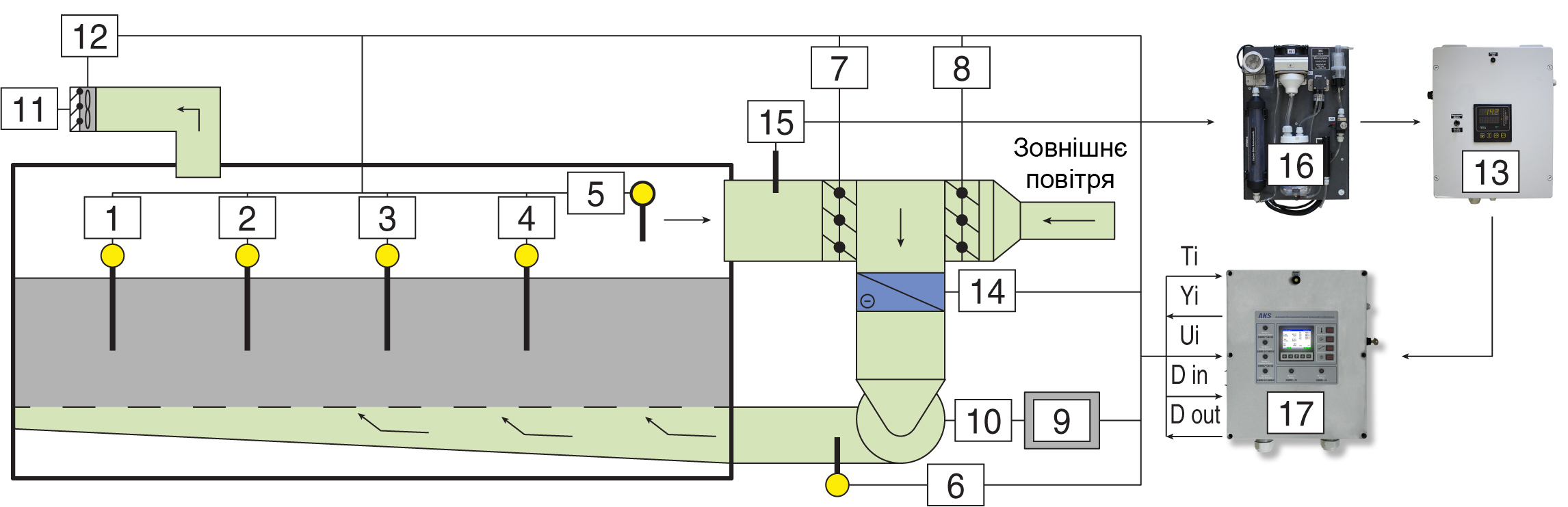

Схема установки OZC-02 в закритих бункерах та тунелях (фаза II)
1…4 – Датчики температури компосту
5 – Датчик температури повітря в тунелі
6 – Датчик температури повітря після вентилятора
7 – Заслонка повітря рециркуляції (0-10В)
8 – Заслонка зовнішнього повітря (0-10В)
9 – Перетворювач частоти (0-10В)
10 – Припливний вентилятор
11 – Заслонка надлишкового тиску
12 – Витяжний вентилятор
13 – Щит із вимірювачем кисню
14 – Холодний калорифер
15 – Трубка забору проби компостного газу
16 – Панель фільтрації компостного газу
17 – Контролер АКС (фаза I або II)
